法蘭與墊片小結
上一集我們簡要概括了第18集至第21集的內容，梳理了一些法蘭的基礎知識。接下來，我們將繼續總結法蘭與墊片相關內容，一同探討后續第22集至第25集中有關法蘭和墊片的標準、密封應力的來源及其作用方向等內容。
法蘭與墊片的標準體系
工程應用中遵循標準至關重要：這些標準規范可保障法蘭和墊片互換性，還能提高密封系統可靠性，減少泄漏風險。
國內外標準
國外（如ASME、DIN、JIS等）和國內（如GB、HG、SH、JB等）主要的法蘭和墊片標準體系。

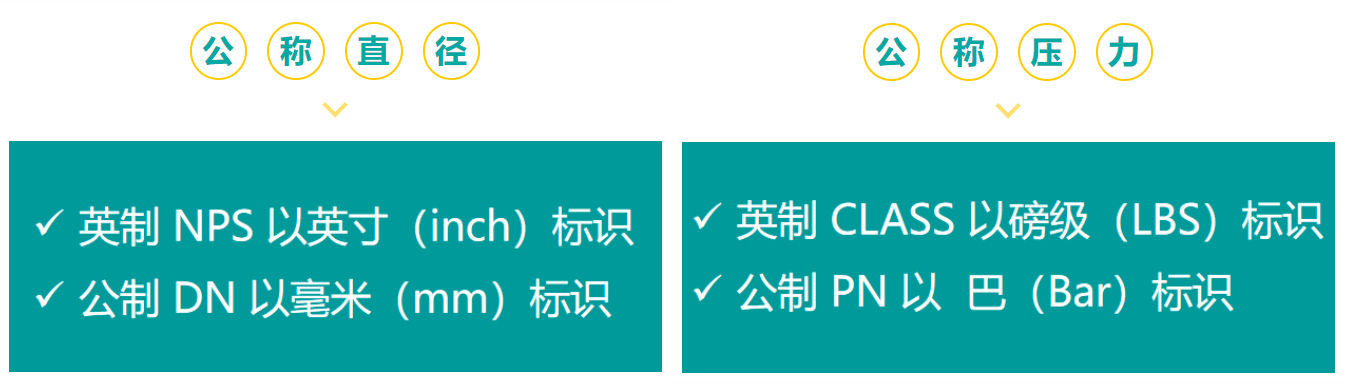

內容重點闡述了公稱直徑 (DN/NPS) 和公稱壓力 (PN/Class) 的概念及其換算關系。公稱壓力不直接代表介質許用壓力，選擇法蘭時必須考慮法蘭結構、密封面形式、公稱直徑與壓力范圍四者之間的關系，避免因選型不當導致密封失效甚至安全事故。
密封應力
來源與方向
持續有效的密封應力是保證密封可靠的首要條件，那么密封應力的來源是什么呢？
BMCSE：具有在介質壓力推動下的自緊功能
01、螺栓載荷
通過擰緊螺栓產生的初始壓緊力，屬于強制式密封。
02、介質壓力
系統內介質壓力作用于墊片，使其進一步壓緊密封面，屬于自緊式密封。
03、半自緊式密封
螺栓載荷+介質壓力=半自緊式密封。
應力作用方向，是根據密封應力主要施加在墊片上的方向，這對我們理解密封結構設計和密封管理會有所幫助。
軸向密封、徑向密封、傾角密封
妙 懂 密 封
密封泄漏 寶驊解決，如有對密封領域技術方面存在疑惑，敬請關注我們蘇州寶驊，歡迎咨詢及評論留言！謝謝大家！下一期我們會繼續講述法蘭與墊片小結，下期再見啦！
